1、聚氯乙烯絕緣電力電纜
1.1簡介
聚氯乙烯絕緣電力電纜具有較好的電氣性能和機械性能，適用于線路電壓為1.8/3kV以下系統，耐油、耐酸堿性能良好，具有一定的阻燃性能，尤其適用于高落差和垂直敷設的場合，電纜敷設及維護均十分方便，廣泛應用于中低壓輸配電線路系統中。
我公司聚氯乙烯絕緣電力電纜按照國家標準GB/T12706.1—2008設計制造，同時也滿足國際電工委員會標準IEC60502的要求，也可根據其它國家標準生產用戶特殊要求的電纜。
1.2聚氯乙烯絕緣電力電纜技術特性
1.2.1 導電線芯長期允許工作溫度不超過70℃，短路時（最長持續時間不超過5秒）電纜導體的最高溫度不超過160℃。
1.2.2 安裝敷設電纜時的環境溫度應不低于0℃，其最小彎曲直徑對于單芯鎧裝電纜為電纜外徑的15倍，單芯無鎧裝電纜為電纜外徑的20倍；對于多芯鎧裝電纜為電纜外徑的12倍，對于多芯無鎧裝電纜為電纜外徑的15倍。
2、電纜型號、名稱及主要用途詳見表2：
（表2）
|
型 號 |
名 稱 |
用 途 |
|
|
銅芯 |
鋁芯 |
||
|
VV VVR |
VLV |
聚氯乙烯絕緣聚氯乙烯護套電力電纜 |
敷設在室內、隧道內、管道中。電纜不能承受機械外力作用。 |
|
VY |
VLY |
聚氯乙烯絕緣聚乙烯護套電力電纜 |
敷設在室內、隧道內、管道中，有一定防水能力。電纜不能承受機械外力作用。 |
|
VV22 VVR22 VV62 VVR62 |
VLV22 VLV62 |
聚氯乙烯絕緣金屬帶鎧裝聚氯乙烯護套電力電纜 |
電纜能承受機械外力作用，但不能承受大的拉力。 |
|
VV32 VV72 |
VLV32 VLV72 |
聚氯乙烯絕緣細金屬絲鎧裝聚氯乙烯護套電力電纜 |
可敷設在水中，電纜能承受一定的拉力。 |
|
VV42 |
VLV42 |
聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜 |
可敷設在水中，電纜能承受較大的拉力。 |
3、電纜額定電壓等級、芯數和截面范圍，詳見表3
（表3）
|
型 號 |
芯數 |
額定電壓0.6/1kV |
|
|
銅 芯 |
鋁 芯 |
標稱截面 mm2 |
|
|
VV VY VVR |
—— |
1* |
1.5～800 |
|
—— |
VLV VLY |
2.5～800 |
|
|
VV22 VVR22 VV62 VVR62 VV72 |
VLV22 VLV62 VLV72 |
10～800 |
|
|
VV VY VVR |
—— |
2 |
1.5～400 |
|
—— |
VLV VLY |
2.5～400 |
|
|
VV22 VVR22 |
VLV22 |
4～400 |
|
|
VV VY VVR |
—— |
3 |
1.5～300 |
|
—— |
VLV VLY |
2.5～300 |
|
|
—— |
—— |
—— |
|
|
VV22 VVR22 VV32 VV42 |
VLV22 VLV32 VLV42 |
4～300 |
|
|
VV VVR VY VV22 |
VLV VLY VLV22 |
3+1 |
4～300 |
|
VV VVR VY VV22 |
VLV VLY VLV22 |
4 |
4～400 |
|
VV VVR VY VV22 |
VLV VLY VLV22 |
3+2 |
4～300 |
|
VV VVR VY VV22 |
VLV VLY VLV22 |
4+1 |
4～300 |
|
VV VVR VY VV22 |
VLV VLY VLV22 |
5 |
4～400 |
*注：?jiǎn)涡炬z裝電纜只適用于直流系統，若用于交流系統，鎧裝層應采用非磁性材料，對應的電纜型號為VV62、VV72、VLV62、VLV72。

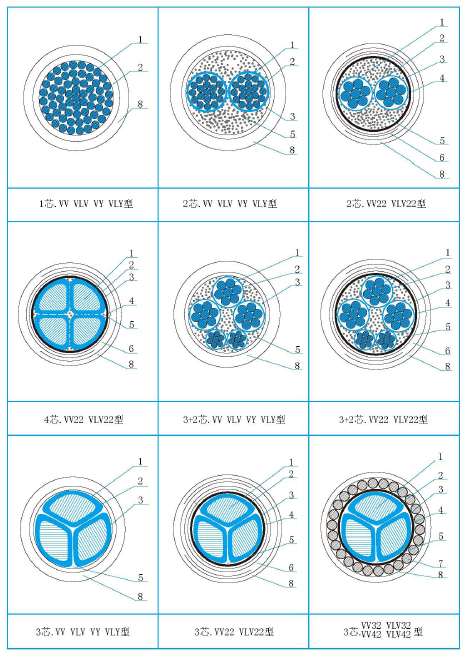

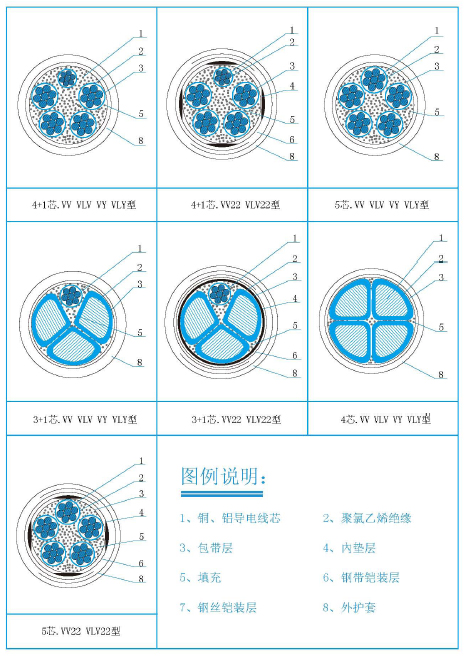

4、0.6/1kV聚氯乙烯絕緣電力電纜結構圖
5 聚氯乙烯絕緣阻燃電力電纜
5.1 阻燃電纜的分類
按照國家按標準GB/T 19666-2005《阻燃和耐火電纜通則》。A類阻燃要求最為嚴格，B類阻燃要求略低于A類阻燃,這兩類阻燃電纜適用于阻燃要求較為嚴格的場合；C類和D類為一般阻燃，適用于大多數一般阻燃要求的場合。用戶在訂購阻燃電纜時，應根據需要在GB/T 19666-2005《阻燃和耐火電纜通則》中10.2條規定的型號“Z”后注明類別代號“A”或“B”或“C”或“D”，例如ZA等。未注明代號者，本公司將視為“C”或“D”類阻燃電纜,例如ZA-VV。
5.2 聚氯乙烯絕緣阻燃電纜的型號
阻燃類：ZA、ZB、ZC、ZD類
ZA- VV、ZA- VV 22、ZA- VV 42；ZB- VV、ZB- VV 22、ZB- VV 32、ZB- VV 42；ZC- VV、ZC- VV 22、ZC- VV 32、ZC- VV 42; ZD- VV、ZD- VV 22、ZD- VV 32、ZD- VV 42………
5.3 耐火阻燃電力電纜的分類
阻燃耐火類：ZAN、ZBN、ZCN、ZDN類。
ZAN耐火阻燃要求最為嚴格，ZBN耐火阻燃要求略低于A類，這兩類阻燃電纜適用于耐火阻燃要求較為嚴格的場合；ZCN、ZDN類為一般耐火阻燃適用于大多數一般耐火阻燃要求的場合。未注明代號者，本公司將視為“CN”或“DN”類耐火阻燃電纜。
耐火電纜只有銅芯。
